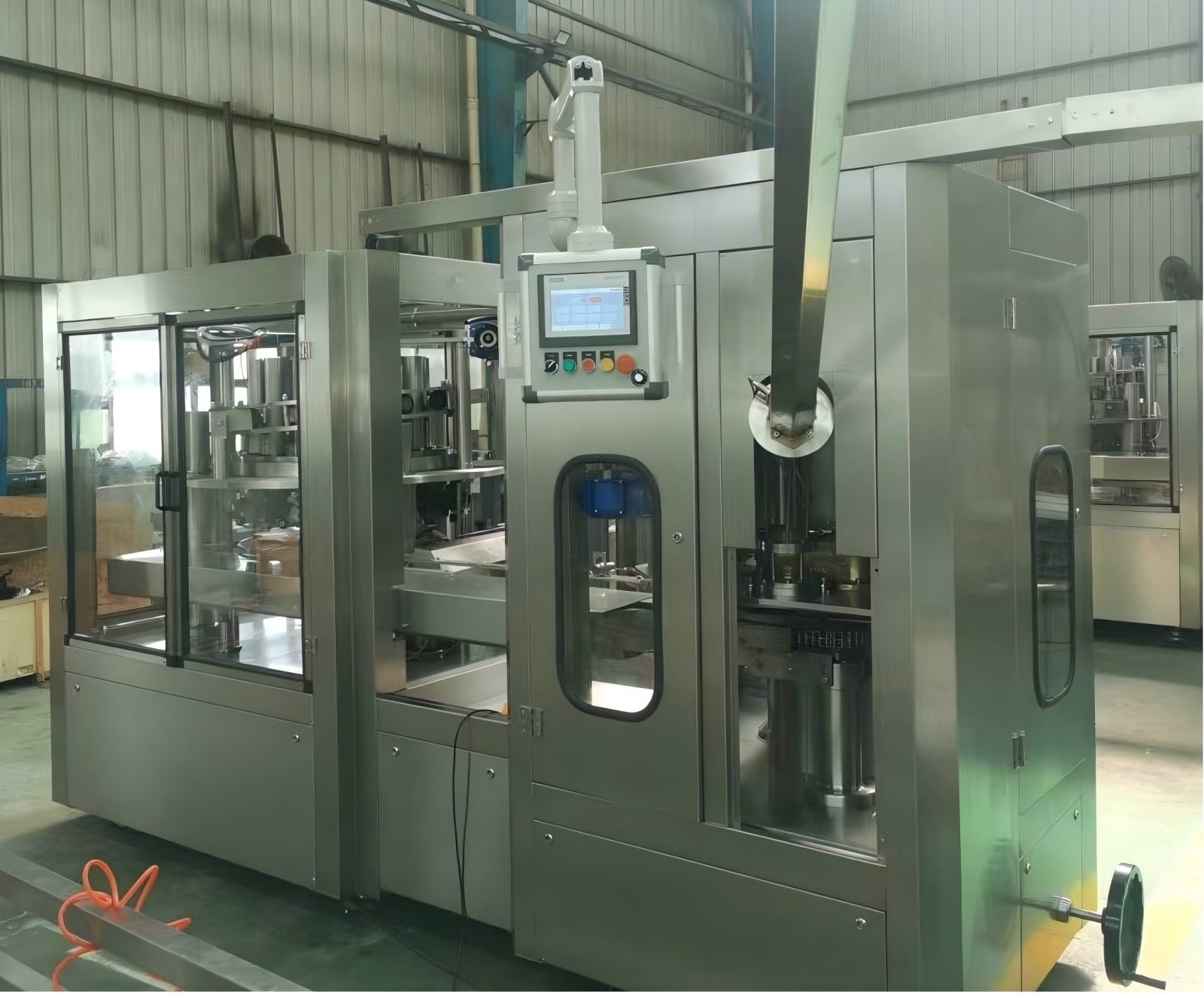

Tomatenpaste-Füll- und Nähmaschine für Zinndosen Größen von 70 g bis 3 kg Kapazität oder Geschwindigkeit von 50CPM bis 600CPM

Tomatenpastefüllmaschine für Zinndosen

Rahmen

• Die Arbeitstischplatte ist aus Q235-Material mit einer Dicke von δ 35 herzustellen.
• Der Balkenrahmen verwendet ein quadratisches Rohr aus rostfreiem Stahl mit einer Breite von 201 mm.
• Die Plattform muss nach dem Gesamtschweißen durch eine Portale-Fräsmaschine in eine Gesamtebene von δ 30 verarbeitet werden, wobei die Plattform flach, ohne konkave Konvexform sein muss.
• Die Tabelle ist mit SUS304 Edelstahlplatten für die Rostvermeidung bedeckt.

Leere Füllflaschenzufuhrvorrichtung

• 2 Meter langes Ein- und Auslaufcontainerband, Seitenplatte SUS304;
• mit einer Länge von mehr als 20 mm,
• Eintrittskanendetektion (automatische Anpassung der Betriebsgeschwindigkeit der Ausrüstung an die Eintrittskanendaten), automatische Kanendetektion.

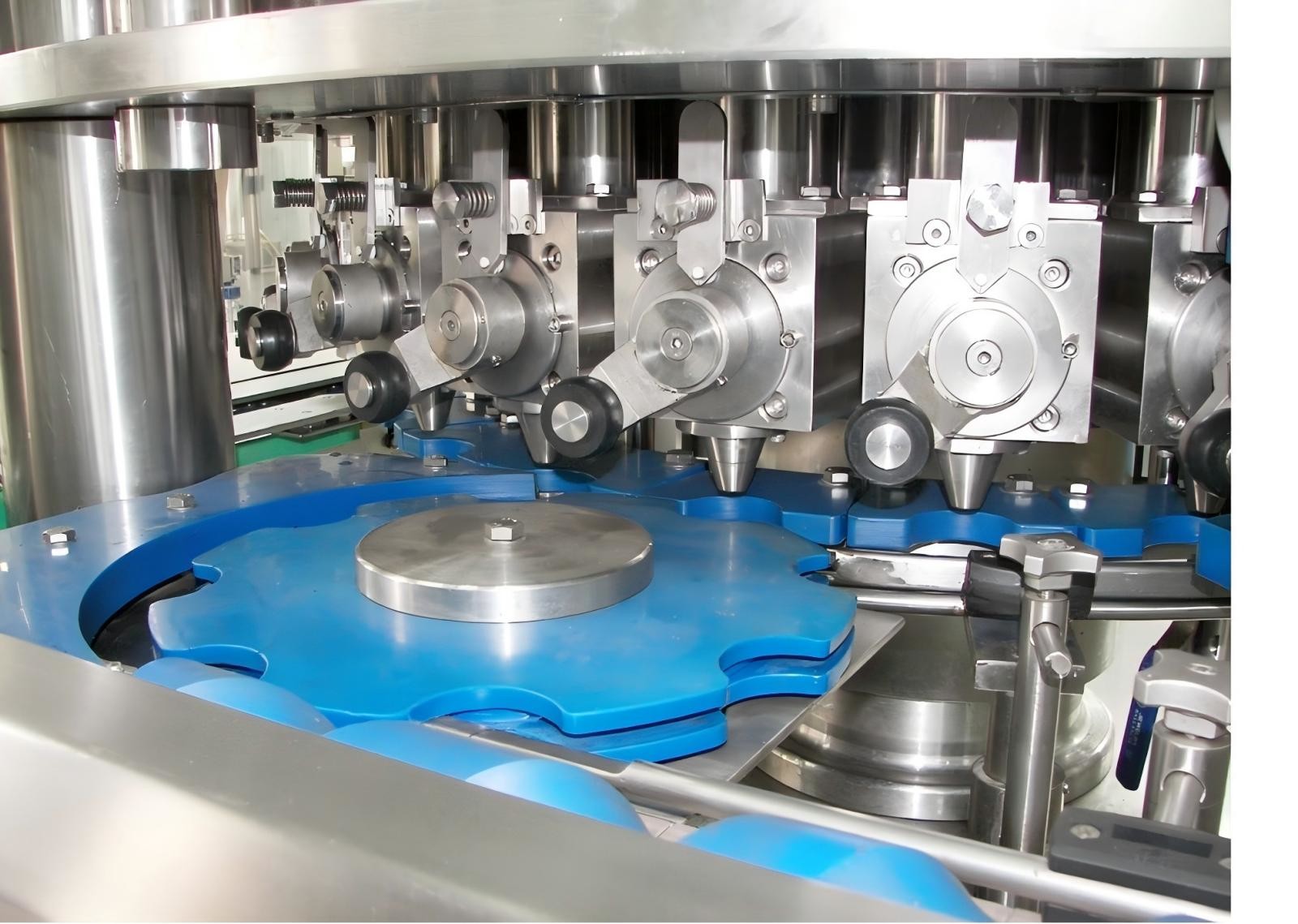

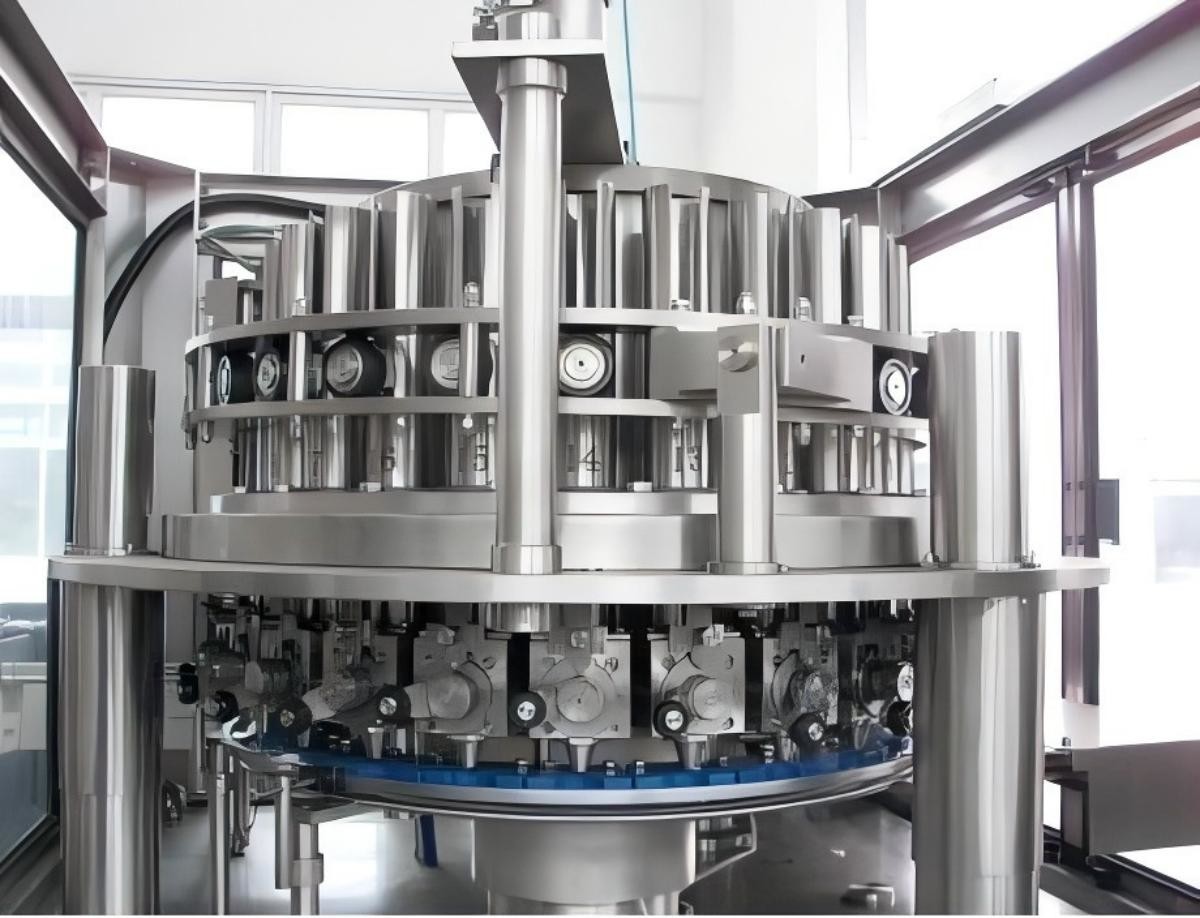

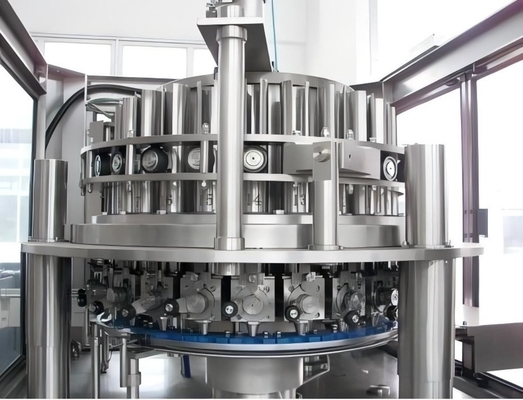

Füllsystem

• Der Kolbenzylinder ist mit einem SUS304-Maßgeschneiderten Schleifrohr mit glatter Innenwand und 0,4-0-Ausführung bearbeitet.8. Es ist korrosions- und abnutzungsbeständig;
• Der Ventilkern wird mit SUS304 verarbeitet, die Oberfläche wird mit HRC45-50 gehärtet, die äußere runde Schleifmasse wird hinzugefügt und das Finish ist 0.8Teflon-Ringleitungen an vorderen und hinteren Enden schützen den Ventilkern vor direkter Reibung mit dem Ventilsitz;
• Der Ventilsitz SUS304 ist integriert gegossen, innen abgerundet und mit einer Oberfläche von 0.8Teflon-Ring an vorderen und hinteren Enden schützen den Ventilkern vor direkter Reibung mit der Kolbenstange.
• Die Kolbenstange besteht aus SUS304 mit abnehmbarem Dichtungsbereich, der das Füllvolumen leicht anpassen kann.Teflon-Lenkringe am oberen und unteren Ende schützen die Kolbenstange vor direkter Reibung mit dem Kolben;
• Schnelle Installation des Ventilkerns des Federpressblocks, der den Ventilkern schnell und einfach entfernen und die Reinigung erleichtern kann;
• Speziell gummibeschichtete Kolbenstange, verschleißfest.

Produkte-Hopper und Antriebssystem

• Der Zylinderblock besteht aus SUS304;
• Der Sitz der Hauptwelle besteht aus SUS304-Material und das Lager ist Harbin-Welle;
• Das Getriebelager nimmt ein maßgeschneidertes Drehlager an, und der größte Teil des Gewichts der Füllmaschine wird vom Drehlager getragen, um einen stabilen Betrieb der gesamten Maschine zu gewährleisten,Sicherstellung einer genauen Füllung, die Belastung der Hauptwelle zu reduzieren und die Lebensdauer der Ausrüstung zu verlängern;
• Der Materialzylinder kann mit einer Spulenisoliervorrichtung und einer Mischvorrichtung ausgestattet werden.
• SUS 304 Edelstahl pneumatisches Kugelventil;
• Hochdruckschlauch für Lebensmittel

• Das Füllvolumen ist elektrisch einstellbar und mit einem Handrad zur feinen Einstellung ausgestattet.
• Die Füllhöhe ist elektrisch einstellbar und mit einem Handrad für eine feine Einstellung ausgestattet.
• Die Füllschaltervorrichtung verwendet eine verdickte Edelstahlplattenbasisverarbeitung, obere und untere PTFE-Leitblöcke, Zylindersteuerungsschalter, stabil und langlebig.

Steuerungssystem

• Nachweis der Eintrittskannenbedingung: Wenn der Eintrittsbehälter diskontinu ist, wird der Behälter automatisch verlangsamt und abgeschaltet;
• Dosen ohne Dosen abgeschnitten
• Schneiden Sie die Dosen ab und öffnen Sie das Ventil nicht, wenn der Zylinder bei niedriger Temperatur ist.
• Bei niedrigem Flüssigkeitsgehalt die Geschwindigkeit reduzieren und die Dosen abschneiden;
• Temperaturerkennung des Zuführrohrs, keine Zuführung, wenn die Temperatur nicht den festgelegten Anforderungen entspricht;
• Keine Abfüllung ohne Dosen, automatisches Ein-/Aus-Ventil;
• Der Temperatursensor trägt die Marke LEG und der photoelektrische Sensor trägt die Marke stock in Deutschland.

Kannensäher

Rahmen

• Basisplatte Q235, δ 30 ganze Platte, die in die Gesamtebene von δ 28 einfällt, die Tischoberfläche ist flach ohne konkave Konvex;
• Bedienplatte Q235, δ 40 ganze Platte, Veredelung in δ 38 Gesamtfläche, flache Oberfläche ohne Konkave-Konvex.
• Zwischenplatte SUS304, δ 18 ganze Platte, Veredelung in δ 16 Gesamtfläche, flache Oberfläche ohne konkave Konvex;
• Oberplatte Q235, δ 30 ganze Platte, die in die Gesamtebene von δ 28 einfällt, die Tischoberfläche ist flach ohne konkave Konvex.

• Für die Hebespindel wird Material SUS304 (4 Stück) verwendet.
• Der Hebeschraubenstab besteht aus H62-Material (4 Stück);
• Elektrische Einstellung mit Handrad für eine feine Einstellung.

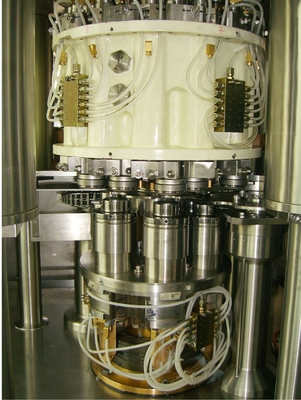

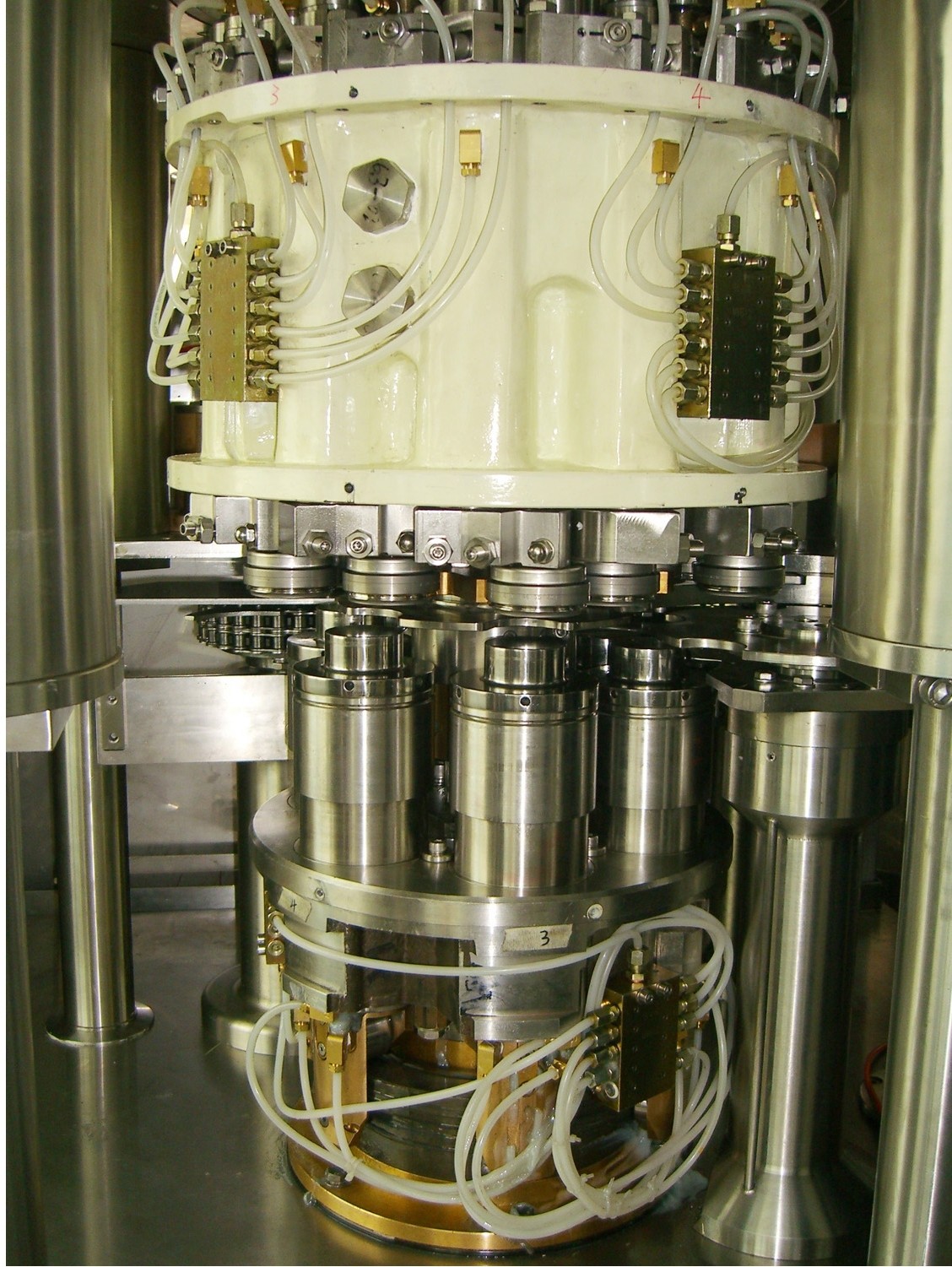

Oberer Turm

• Integralguss T300, Präzisionsbearbeitung;
• Alle Lager werden mit Originalverpackungen wie SKF/NSK/INA/IKO/FAG importiert.
• Die Schlagwelle und die Antriebswelle bestehen aus 38CrMoAlA-Material, das gegen hohe Temperaturen, hohen Druck und Korrosion beständig ist.
• Taiwan produzierte Rollen und Schläger;
• Schutzhülle aus Edelstahl;
• Cam verwendet 20crMnTi, Vakuumgehärtet HRC55-60.

Unterer Turm

• Schmiede und Präzisionsbearbeitung von SUS304-Material;
• Der Trägerzylinder besteht aus ZQSn10-1-Material und die Zylinderhülle aus SUS304-Material.
• Abnehmbare Trägerplatte für einen schnellen und bequemen Austausch;
• Die Kamma besteht aus 20crMnTi-Material und vakuumgehärtetem HRC55-60.
• Schutzdeckel aus Edelstahl.

Füllflaschenzufuhr

• angepasste seitliche Druckkette aus Edelstahl;
• UHM-Schieberad;
• Ø30 Hochpräzisions-Krankheits-Fotoelektrische Schalter;
• Ein integriertes Gehäuse aus Edelstahl.

Abfallsystem der Deckel

• SUS304 polierte Deckelschiene;
• Zylinder SUS304 für Deckel;
• Spezielle Hochgeschwindigkeitsdeckel, die das Getriebe trennen;
• Keine Deckelerkennung für Deckelvorräte (Alarm und Abschaltung ohne Deckel);
• Abfalldeckelerkennung (Alarm und Abschaltung, wenn eine Dose vorhanden ist, aber kein Deckel).

Fahren mit dem Motor

• ABB- oder Siemens-Motoren;
• QIANGZHU-Reduktor;
• Schwere Universalantriebswelle.

Steuerungssystem

• Nachweis am Eintritt der Dosen und automatischer Abfülldeckel für die eingehende Dosen;
• Nachweis auf Deckeln Lagerstück, die Dosen zu stoppen, wenn keine Deckel;
• Feststellung von verstopften Dosen (≤ 3 Dosen);
• Der photoelektrische Sensor muss der deutschen Marke SICK entsprechen.
• Schalter aus Edelstahl;
• unabhängige Hängeschränke;
• Spezielle elektrische Schaltfläche für die Inbetriebnahme;
• Siemens PLC, Weinview Touchscreen;
• Danfoss Frequenzumrichter;
• Schneider-Niederspannungsgeräte;
• SMC- oder AIRTAC-Pneumatikkomponenten;
• Relais auf professioneller Ebene;
• Fernmodul (mit Ferndiagnose und Programmmodifikation);
• Alle elektrischen Geräte und Sensorparameter werden zur Diagnose und Einstellung auf dem Touchscreen angezeigt.

Betriebsanleitung;

Einbautechnik;

Befestigungswerkzeuge
